AdBlue służy do ograniczania emisji tlenków azotu w samochodach z silnikiem Diesla wyposażonych w układ SCR. Nie jest dodatkiem do oleju napędowego i nie trafia do komory spalania. Ma własny zbiornik, instalację dozującą oraz zestaw czujników. Jego brak może uniemożliwić ponowne uruchomienie samochodu, choć w baku nadal znajduje się paliwo.
AdBlue jako płyn eksploatacyjny do oczyszczania spalin
Skład AdBlue to 32,5% mocznika o wysokiej czystości i 67,5% wody demineralizowanej. Są to udziały masowe. Płyn jest przejrzysty i bezbarwny, a wymagania dotyczą nie tylko proporcji składników, lecz także dopuszczalnej zawartości zanieczyszczeń. W układzie oczyszczania spalin nawet niewielka domieszka niewłaściwej substancji może zakłócić działanie dozownika lub uszkodzić katalizator.
Nazwa AdBlue jest zarejestrowanym znakiem towarowym niemieckiego stowarzyszenia przemysłu motoryzacyjnego VDA. W Ameryce Północnej używa się określenia DEF, czyli Diesel Exhaust Fluid. Z kolei AUS 32 oznacza wodny roztwór mocznika o stężeniu 32,5%. Nazwy odnoszą się do tego samego rodzaju płynu, przy czym o jego przydatności decyduje zgodność z wymaganiami jakościowymi, a nie sam napis na opakowaniu.

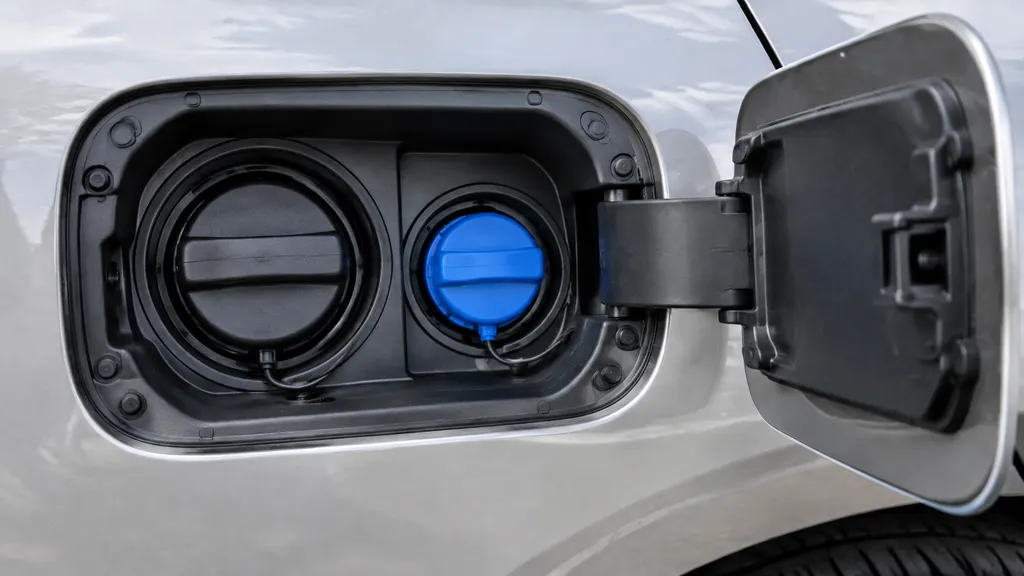

Osobny wlew nie jest przypadkowym rozwiązaniem. AdBlue trafia do układu wydechowego, natomiast olej napędowy zasila silnik. Te płyny nie mogą się mieszać. Niebieski korek umieszczony obok wlewu paliwa ułatwia rozpoznanie zbiornika, ale nie oznacza, że oba otwory prowadzą do tej samej instalacji.
Rola AdBlue w reakcji selektywnej redukcji katalitycznej
Skrót SCR pochodzi od angielskiego określenia selective catalytic reduction, czyli selektywnej redukcji katalitycznej. Zadaniem tego procesu jest ograniczenie emisji tlenków azotu, oznaczanych jako NOx. Powstają one podczas spalania w wysokiej temperaturze, gdy azot i tlen obecne w powietrzu reagują ze sobą. Tlenki azotu pogarszają jakość powietrza, uczestniczą w tworzeniu smogu fotochemicznego i wtórnych cząstek pyłu.
Dozownik wtryskuje AdBlue do strumienia spalin przed katalizatorem SCR. Woda odparowuje, a mocznik w kolejnych reakcjach przekształca się w amoniak. To właśnie amoniak reaguje w katalizatorze z tlenkami azotu. Końcowymi produktami prawidłowo prowadzonego procesu są przede wszystkim azot i woda. Sam mocznik nie wychwytuje więc zanieczyszczeń jak filtr.
Skuteczność reakcji zależy od temperatury i dawki płynu. W wielu układach dozowanie rozpoczyna się dopiero po osiągnięciu temperatury spalin w zakresie 180-200 stopni C, choć próg zależy od konstrukcji instalacji i sterowania. Zbyt wczesny wtrysk utrudnia pełne przekształcenie mocznika i sprzyja osadom. Zbyt mała dawka pozostawia więcej NOx w spalinach, a nadmierna może prowadzić do przedostawania się amoniaku za katalizator.
SCR i DPF wykonują różne zadania. Filtr DPF zatrzymuje cząstki stałe, przede wszystkim sadzę, a SCR ogranicza emisję tlenków azotu. Oba rozwiązania mogą znajdować się w jednym samochodzie, także w zintegrowanym zespole oczyszczania spalin. Uzupełnienie AdBlue nie usuwa jednak problemu z zapchanym filtrem DPF.

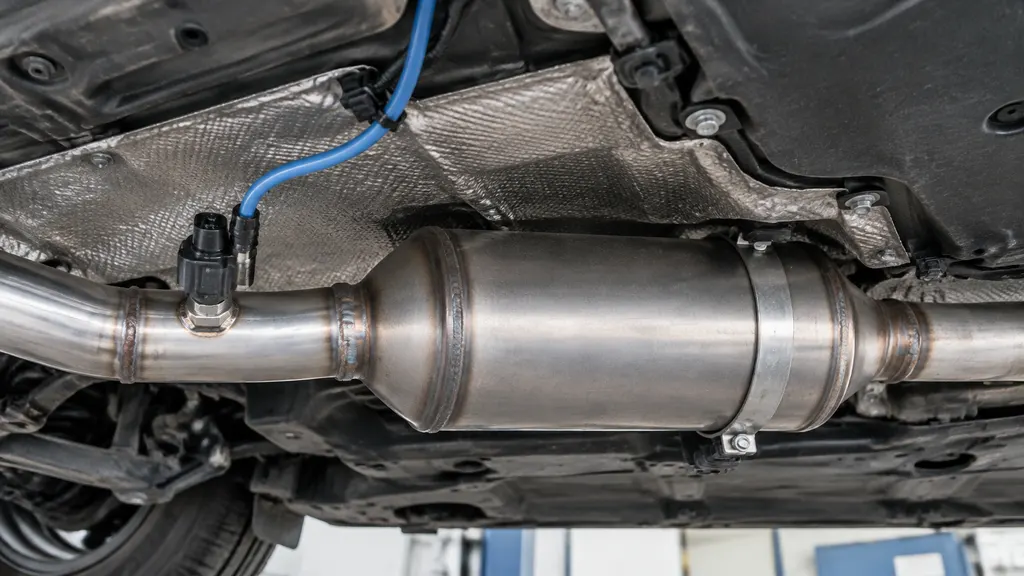

Zastosowanie i budowa układu SCR w dieslach
Technologia SCR jest stosowana w samochodach osobowych, dostawczych, ciężarówkach, autobusach oraz maszynach z silnikami Diesla. W autach osobowych jej rozpowszechnienie wiązało się z zaostrzaniem wymagań emisyjnych, w tym wprowadzeniem norm Euro 6 i badań emisji w rzeczywistym ruchu. Nie każdy diesel korzysta jednak z AdBlue. Część konstrukcji ogranicza emisję NOx innymi metodami, między innymi za pomocą katalizatora magazynującego tlenki azotu.
Instalacja obejmuje zbiornik płynu, pompę, przewody, dozownik i katalizator. Pracą tych elementów kieruje elektronika wykorzystująca informacje o temperaturze spalin, warunkach pracy silnika oraz odczyty czujników NOx. Zależnie od rozwiązania czujniki kontrolują stężenie tlenków azotu przed katalizatorem i za nim. W zbiorniku mogą znajdować się także czujniki poziomu, temperatury i jakości płynu.
Zimą potrzebne jest ogrzewanie. AdBlue zamarza, dlatego instalacja ma elementy grzewcze zbiornika i, zależnie od konstrukcji, przewodów oraz modułu dozującego. Po uruchomieniu pojazdu pozwalają one przywrócić płynność roztworu. Zamarznięcie prawidłowego AdBlue samo w sobie nie oznacza, że płyn trzeba wymienić.
Położenie wlewu zależy od modelu. Może znajdować się pod klapką paliwa, w bagażniku albo w komorze silnika. Sam zbiornik bywa umieszczony pod podłogą lub w tylnej części nadwozia. W praktyce brak niebieskiego korka obok wlewu oleju napędowego nie przesądza o braku SCR. Informację o wyposażeniu zawiera dokumentacja samochodu, a o zużyciu płynu przypominają komunikaty na desce rozdzielczej.
Zużycie AdBlue i koszty eksploatacyjne
Zapotrzebowanie na płyn wynika z ilości NOx, którą trzeba zredukować, oraz ze strategii sterowania układem. Wpływają na nie konstrukcja silnika, obciążenie, temperatura spalin i warunki jazdy. Holowanie przyczepy lub długotrwała jazda z wysokim obciążeniem może zwiększyć zużycie. Nie istnieje stały przelicznik litrów AdBlue na każdy zatankowany litr oleju napędowego, wspólny dla wszystkich diesli.
W samochodach osobowych spotyka się zużycie 1-3 litrów AdBlue na 1000 km, ale wynik konkretnego auta może wykraczać poza ten zakres. Zbiorniki o pojemności 10-20 litrów pozwalają przejechać kilka tysięcy kilometrów między uzupełnieniami. Przy pojemności 15 litrów i zużyciu 1,5 litra na 1000 km rachunek daje 10 000 km do zużycia całej objętości. To zależność obliczeniowa, a nie gwarantowany zasięg pojazdu.
Duży zbiornik zmniejsza częstotliwość wizyt przy wlewie, lecz nie obniża zużycia płynu. W praktyce dwa diesle pokonujące tę samą trasę mogą zgłaszać potrzebę dolewki przy różnych przebiegach. Różnica nie musi oznaczać usterki. Znaczenie ma zarówno pojemność instalacji, jak i sposób jej sterowania.
AdBlue jest sprzedawane w butelkach i kanistrach, w sklepach motoryzacyjnych oraz z dystrybutorów na stacjach paliw. Cenę litra kształtują wielkość opakowania, miejsce zakupu i sposób sprzedaży. Małe opakowanie z końcówką do nalewania może mieć wyższą cenę jednostkową niż płyn sprzedawany luzem. Dystrybutor przeznaczony dla ciężarówek nie musi być odpowiedni do wlewu samochodu osobowego; znaczenie mają końcówka pistoletu i dopuszczony sposób napełniania.
Ten wydatek służy oczyszczaniu spalin. AdBlue nie jest preparatem podnoszącym moc ani środkiem bezpośrednio zmniejszającym zużycie paliwa. Sprawny SCR pozwala silnikowi pracować zgodnie z zaplanowaną strategią emisji, ale sama dolewka nie poprawia osiągów.
Jakość płynu, przechowywanie i warunki uzupełniania
Punktem odniesienia dla składu, czystości i obchodzenia się z płynem jest seria norm ISO 22241. Zgodność z tymi wymaganiami ma większe znaczenie niż marka na kanistrze. Mocznik rolniczy rozpuszczony w wodzie nie jest zamiennikiem AdBlue. Może zawierać substancje niedopuszczalne dla katalizatora i układu dozowania. Rozcieńczanie gotowego płynu również zmienia jego właściwości.
Trwałość zależy od temperatury przechowywania, nasłonecznienia i szczelności opakowania. Wysoka temperatura przyspiesza rozkład mocznika, a otwarty pojemnik zwiększa ryzyko zanieczyszczenia oraz zmiany stężenia wskutek odparowania wody. Termin przydatności i warunki składowania określa producent. Kanister pozostawiony na wiele miesięcy w rozgrzewającym się bagażniku nie ma takich samych warunków jak zamknięte opakowanie przechowywane w chłodnym pomieszczeniu.
Temperatura zamarzania wynosi -11 stopni C. Po odmarznięciu prawidłowo przechowywany roztwór zachowuje przydatność do użycia, jeśli nie został zanieczyszczony. Nie wymaga dodawania wody ani środka przeciw zamarzaniu. Takie dodatki naruszają wymagany skład i mogą uszkodzić instalację.
Przy nalewaniu znaczenie ma czystość końcówki, lejka i pojemnika. Akcesoria używane wcześniej do oleju, paliwa czy płynu chłodniczego mogą wprowadzić do zbiornika szkodliwe resztki. Sposób napełniania i dopuszczalną ilość określa instrukcja pojazdu. Przepełnienie ogranicza wolną przestrzeń potrzebną między innymi na zwiększenie objętości płynu podczas zamarzania.
Po rozlaniu AdBlue i odparowaniu wody pozostaje biały, krystaliczny osad. W praktyce nalot przy korku często pochodzi z wyschniętej kropli i sam nie dowodzi awarii dozownika. Płyn może jednak oddziaływać na niektóre metale, w tym miedź i jej stopy, oraz pozostawiać ślady na powierzchniach. Świeże pozostałości usuwa się wodą zgodnie z zaleceniami dotyczącymi danej powierzchni.
Pomylenie wlewów jest znacznie poważniejszym problemem. AdBlue w zbiorniku oleju napędowego może uszkodzić elementy układu paliwowego, a paliwo w zbiorniku AdBlue zanieczyszcza instalację SCR. W takiej sytuacji nie uruchamia się silnika ani zapłonu; samochód wymaga opróżnienia i oczyszczenia właściwego układu. Sama dolewka prawidłowego płynu nie rozwiązuje problemu.
Niedobór AdBlue i komunikaty ostrzegawcze pojazdu
O niskim poziomie AdBlue samochód informuje z wyprzedzeniem. Na wyświetlaczu może pojawić się pozostały zasięg, wymagana ilość dolewki albo odliczanie kilometrów do braku możliwości uruchomienia silnika. Nie ma jednego zasięgu rezerwy dla wszystkich modeli. Progi ostrzegania i zasady działania instalacji są opisane w instrukcji konkretnego auta.
Komunikat o niedoborze płynu nie jest tym samym co ostrzeżenie o awarii SCR. W pierwszym przypadku chodzi o poziom w zbiorniku. W drugim elektronika może wykrywać nieprawidłową skuteczność oczyszczania spalin, niewłaściwe ciśnienie, problem z czujnikiem lub jakością roztworu. Pełny zbiornik nie wyklucza więc odliczania do blokady rozruchu.
Po wyczerpaniu AdBlue wiele samochodów blokuje ponowne uruchomienie po wyłączeniu silnika. Zależnie od modelu mogą też występować ograniczenia momentu obrotowego lub innych parametrów pracy. Nie należy utożsamiać tego z nagłym wyłączeniem silnika podczas jazdy. Dokładna reakcja pojazdu zależy od jego homologacji i oprogramowania.
Do skasowania ostrzeżenia o niedoborze może być potrzebne dolanie minimalnej ilości określonej przez producenta. Niewielka dolewka nie zawsze zostaje rozpoznana jako wystarczająca. Odczyt nowego poziomu może wymagać postoju, odpowiedniej sekwencji włączenia zapłonu lub krótkiej jazdy. Jeżeli po prawidłowym uzupełnieniu i spełnieniu tych warunków komunikat pozostaje, problem nie musi sprowadzać się do skasowania kontrolki. Potrzebne jest ustalenie przyczyny.
Usterki SCR i konsekwencje ingerencji w system
Awarie dotyczą między innymi czujników NOx, pompy, ogrzewania, dozownika, instalacji elektrycznej i sterowania. Uszkodzenie grzałki może ujawnić się dopiero przy mrozie, natomiast niesprawny czujnik NOx potrafi wywołać ostrzeżenie mimo prawidłowego poziomu płynu. Objawami są komunikaty błędów, ograniczenie mocy i odliczanie do blokady ponownego rozruchu.
Osady mocznika mogą utrudniać rozpylanie płynu lub ograniczać przepływ w rejonie dozownika i mieszalnika spalin. Sprzyjają im niewłaściwe warunki termiczne, zaburzone dawkowanie oraz problemy z rozpyleniem. Zanieczyszczenia wprowadzone podczas uzupełniania także mogą zakłócić pracę instalacji. Biały osad w układzie wydechowym wymaga zatem oceny przyczyny, a nie tylko usunięcia widocznych pozostałości.
Diagnostyka obejmuje odczyt błędów i parametrów pracy, kontrolę ciśnienia oraz test dozowania. Ważne są również wskazania czujników temperatury i NOx. Sam kod błędu skuteczności SCR nie rozstrzyga, że katalizator nadaje się do wymiany. Podobny komunikat może wynikać z błędnego pomiaru, niewłaściwej dawki lub płynu niespełniającego wymagań.
Koszt naprawy zależy od uszkodzonego elementu i sposobu jego zabudowy. W jednym modelu można wymienić oddzielny podzespół, w innym pompa, grzałka i czujniki są częścią większego modułu zbiornika. Do ceny części dochodzą diagnostyka, robocizna oraz wymagane procedury uruchomienia lub adaptacji. Dlatego podobne ostrzeżenie na desce rozdzielczej nie oznacza podobnego rachunku.
Programowe wyłączenie SCR lub montaż emulatora nie naprawia układu oczyszczania spalin. Zwiększa emisję NOx i powoduje, że samochód przestaje odpowiadać wymaganiom emisyjnym, dla których został dopuszczony do ruchu. Wykryta ingerencja może skutkować negatywnym wynikiem badania technicznego i koniecznością przywrócenia sprawności instalacji. Brak komunikatu na desce nie jest dowodem, że spaliny są prawidłowo oczyszczane.
